Comment installer des LED au plafond

Installer des LED au plafond est une excellente manière de moderniser votre intérieur tout en économisant de l’énergie. Que ce soit pour créer une ambiance chaleureuse dans votre salon, illuminer votre cuisine de manière efficace ou ajouter une touche de sophistication à votre chambre, les LED offrent une solution polyvalente et esthétique.

Dans ce guide, nous allons vous accompagner étape par étape, depuis le choix des LED adaptées jusqu’à leur installation en toute sécurité.

Voici un tableau sur les paramètres d’installation des LED au plafond :

Projet	Durée moyenne du projet (heures)	Difficulté	Coût moyen estimé (euro)	Compétences requises
Installation de luminaires LED	10-20	Moyenne	500-1000	-Connaissances en électricité -Utilisation d’outils de perçage et d’installation électrique

Pour installer efficacement des luminaires LED au plafond, une planification minutieuse est essentielle. Commencez par déterminer les zones spécifiques où les luminaires seront installés en fonction de l’utilisation de chaque pièce. Assurez-vous d’intégrer une répartition homogène pour éviter les ombres et ajustez la température de couleur des LED selon l’ambiance souhaitée.

Mesurez avec précision et marquez les emplacements des luminaires, en tenant compte des obstacles potentiels. Assurez-vous de couper l’alimentation électrique avant de percer et suivez les étapes d’installation avec attention pour garantir sécurité et fonctionnement optimal des luminaires LED.

Pour découvrir en détail toutes les étapes essentielles à l’installation réussie de luminaires LED au plafond, poursuivez votre lecture !

Voici la liste des outils et matériaux nécessaires pour le projet d’installation des LEDs au plafond :

Outils et matériaux nécessaires :
-Scie cloche adaptée au diamètre des luminaires LED
-Perceuse avec embouts de vissage et forets adaptés
-Ruban à mesurer et règle
-Crayon et niveau à bulle
-Pince à dénuder
-Testeur de tension
-Gants isolants
-Aspirateur pour la poussière
-Clips de câble
-Attaches de câble
-Goulottes ou conduits pour organiser les câbles
-Gabarits en carton pour marquer les emplacements
-Variateurs d’intensité (si nécessaires)
-Disjoncteurs et interrupteurs va-et-vient conformes aux normes NF
-Connecteurs et gaines pour l’installation électrique
-Ampoules LED de différentes températures de couleur

Planifiez la disposition des lumières LED

Pour installer des LED au plafond de manière efficace et esthétique, une planification minutieuse s’impose. Commencez par déterminer les zones spécifiques où vous souhaitez installer les lumières LED. Prenez en compte l’utilisation de l’espace : s’agit-il d’un salon, d’une cuisine, ou d’un bureau ? Les besoins en éclairage varient selon la fonction de chaque pièce. Une répartition homogène des LED est essentielle pour éviter les ombres indésirables et assurer un éclairage uniforme.

La disposition doit également prendre en considération les sources de lumière naturelle existantes et les points focaux de la pièce. Par exemple, dans un salon, vous pouvez vouloir accentuer un tableau ou une bibliothèque avec des spots LED. Dans une cuisine, des lumières sous les armoires peuvent illuminer le plan de travail de manière pratique et esthétique. N’oubliez pas que les LED sont disponibles en différentes températures de couleur, allant de la lumière blanche froide à la lumière chaude, ce qui peut influencer l’ambiance générale de la pièce.

Considérations pratiques pour l’éclairage :

Hauteur du plafond : Les plafonds hauts nécessitent des LED plus puissantes ou un plus grand nombre de luminaires pour éclairer efficacement l’espace. Les plafonds bas, en revanche, peuvent bénéficier de LED à faible intensité pour éviter l’éblouissement. L’électricien doit raccorder les luminaires au boîtier électrique encastré et utiliser des gaines pour dissimuler les installations électriques, tout en respectant la norme NF en vigueur.
Mobilier et disposition : Assurez-vous que les luminaires ne projettent pas de lumière directement sur les sièges ou les écrans. Un bon placement permet d’éviter les reflets gênants sur les surfaces brillantes comme les téléviseurs ou les écrans d’ordinateur. Les interrupteurs et prises de courant doivent être installés de manière stratégique pour faciliter le branchement des appareils électriques sans créer de dérivation inutile.
Répartition de la lumière : Une distribution équilibrée des points lumineux contribue à une meilleure atmosphère dans la pièce et à un confort visuel optimal. Les variateurs d’intensité peuvent être utilisés pour ajuster la luminosité en fonction de l’heure de la journée ou de l’activité, facilitant ainsi le contrôle des interrupteurs va-et-vient.

Conseils pour la disposition :

Zones de travail : Dans une cuisine ou un bureau, placez les lumières LED directement au-dessus des zones de travail pour un éclairage optimal. Par exemple, des LED encastrées peuvent être placées au-dessus du plan de travail de la cuisine, ou au-dessus du bureau pour éviter les zones d’ombre. Les connecteurs doivent être solidement raccordés aux appareils électriques pour assurer un bon fonctionnement.
Ambiance générale : Pour les salons ou les chambres, répartissez les lumières LED uniformément pour une ambiance douce et chaleureuse. Utilisez des variateurs d’intensité pour ajuster la luminosité en fonction de l’heure de la journée ou de l’activité. Les disjoncteurs doivent être correctement dimensionnés pour éviter toute surcharge électrique.
Accentuation : Utilisez des LED pour mettre en valeur des éléments spécifiques, comme des œuvres d’art ou des éléments architecturaux. Des spots orientables peuvent être utilisés pour diriger la lumière précisément là où vous le souhaitez, en veillant à ce que le matériel électrique soit bien encastré pour un aspect esthétique optimal.

Mesurez et marquez les emplacements pour les luminaires

Une fois la disposition planifiée, il est crucial de mesurer avec précision et de marquer les emplacements pour chaque luminaire. Utilisez un ruban à mesurer pour garantir des distances égales entre chaque point lumineux. Un niveau à bulle peut également être utile pour s’assurer que les marquages sont alignés correctement.

Étapes à suivre :

Établir un point de départ : Choisissez un coin de la pièce comme point de départ et mesurez à partir de là. Assurez-vous que ce point de départ est cohérent avec la symétrie de la pièce. Les électriciens doivent prévoir l’emplacement des luminaires encastrables et l’encastrement des câbles électriques pour une installation discrète et sécurisée.
Tracer les lignes de référence : Utilisez un crayon et une règle pour tracer des lignes légères où les luminaires seront placés. Ces lignes doivent être bien droites et bien alignées pour éviter tout décalage lors de l’installation. Veillez à positionner les détecteurs de câble électrique à des points stratégiques pour éviter toute coupure accidentelle lors du perçage.
Vérification : Vérifiez deux fois vos mesures pour éviter toute erreur avant de procéder au perçage. Une petite erreur de mesure peut entraîner des désalignements qui affecteront l’esthétique finale. Assurez-vous également que chaque prise électrique et chaque fil électrique sont correctement connectés pour assurer un fonctionnement optimal du système d’éclairage.

Il peut être utile d’utiliser des gabarits de découpe en carton pour visualiser l’emplacement des luminaires et ajuster si nécessaire avant de percer le plafond.

N’oubliez pas de tenir compte des obstacles potentiels derrière le plafond, comme les poutres ou les conduits de ventilation.

Éteignez l’alimentation électrique du plafond

La sécurité avant tout. Avant de commencer à travailler sur l’installation électrique, assurez-vous que l’alimentation électrique est complètement coupée. Trouvez le disjoncteur correspondant au circuit du plafond et éteignez-le. Utilisez un testeur de tension pour vérifier que le courant est bien coupé avant de toucher aux fils.

Conseils de sécurité :

Informer les autres occupants : Assurez-vous que personne n’essaie de rallumer le disjoncteur pendant que vous travaillez. Il peut être utile de placer une note sur le tableau électrique pour prévenir tout accident.
Utilisation de gants : Portez des gants isolants pour une protection supplémentaire contre les chocs électriques. Ces gants offrent également une meilleure prise sur les outils et les fils.
Utiliser un équipement adapté : Assurez-vous d’utiliser des outils isolés et vérifiez que vos outils sont en bon état avant de commencer les travaux.

En plus des gants isolants, le port de lunettes de protection peut éviter les blessures oculaires causées par des éclats de matériau ou des débris lors du perçage ou du câblage.

Percez les trous pour les luminaires

Avec les emplacements marqués, il est temps de percer les trous pour les luminaires. Utilisez une perceuse équipée d’une scie cloche adaptée à la taille de vos luminaires LED. Percez lentement et avec précaution pour éviter d’endommager le plafond. Une coupe propre facilitera l’installation et assurera une fixation solide des luminaires.

Étapes pour percer les trous :

Préparer l’outil : Assurez-vous que la scie cloche est bien fixée à la perceuse. Une mauvaise fixation peut entraîner des coupes irrégulières ou endommager l’outil. Vérifiez également que l’appareillage électrique est adapté à la norme NF pour assurer une installation sécurisée.
Percer un trou pilote : Commencez par percer un petit trou pilote au centre de votre marquage pour guider la scie cloche. Ce trou permet de stabiliser la scie cloche et d’assurer une découpe plus précise. Veillez à utiliser des ampoules basse-tension si nécessaire pour éviter toute surcharge électrique.
Perçage final : Utilisez la scie cloche pour agrandir le trou au diamètre nécessaire. Percez lentement pour éviter de chauffer la scie et d’endommager le matériau du plafond. Assurez-vous que le courant électrique est correctement protégé par un disjoncteur différentiel adapté, et que l’installation respecte les normes de sécurité en vigueur.

Astuces pour un perçage propre :

Utilisez un aspirateur pendant le perçage pour minimiser la poussière et les débris.
Marquez la profondeur de coupe sur la scie cloche avec du ruban adhésif pour éviter de percer trop profondément.
Vérifiez l’absence d’obstacles derrière le plafond avant de percer, comme des fils électriques ou des conduites d’eau.

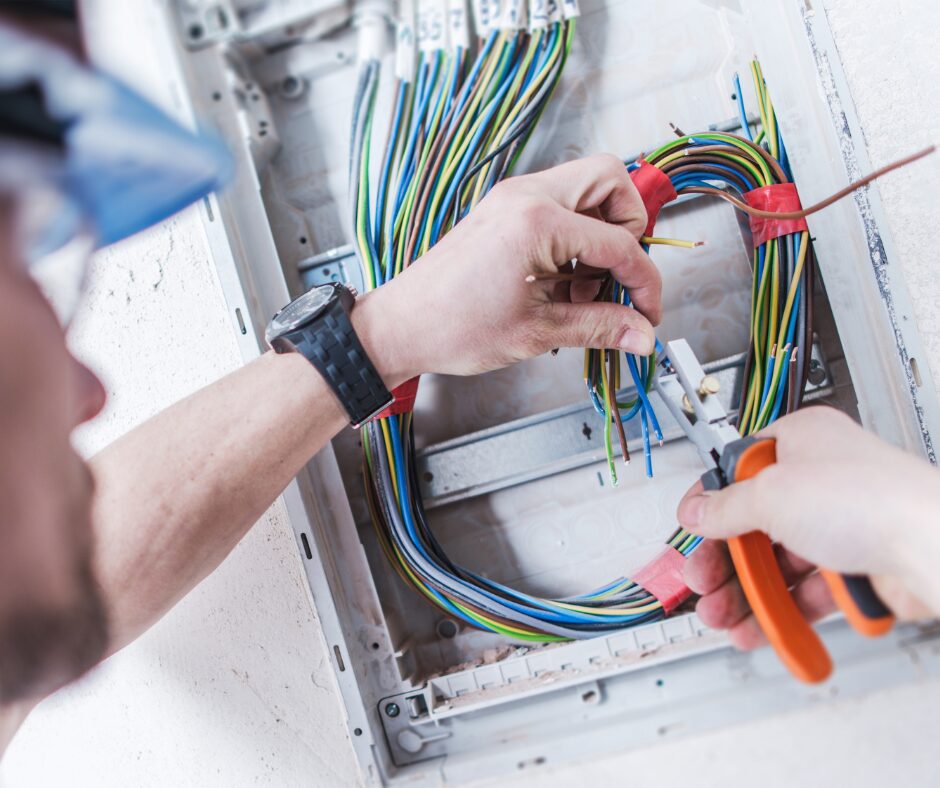

Installez le câblage électrique nécessaire

Avec les trous percés, vous pouvez maintenant installer le câblage électrique. Faites passer les câbles à travers les trous en les tirant du tableau de distribution jusqu’aux emplacements des luminaires. Veillez à respecter les normes de sécurité électrique en vigueur dans votre région.

Étapes pour l’installation du câblage :

Mesurer les longueurs de câble : Coupez les câbles à la longueur appropriée, en laissant une marge pour les connexions. Cette marge facilitera les branchements et les ajustements ultérieurs.
Tirer les câbles : Faites passer les câbles à travers les trous percés et fixez-les temporairement pour éviter qu’ils ne bougent. Utilisez des clips de câbles pour maintenir les fils en place et éviter qu’ils ne pendent.
Sécurisation : Utilisez des attaches de câble pour maintenir les câbles en place et éviter tout risque de déconnexion. Assurez-vous que les câbles ne sont pas pincés ou tirés de manière excessive.

Astuces pour une installation propre :

Utilisez des goulottes ou des conduits pour organiser les câbles et éviter les enchevêtrements.
Étiquetez les câbles pour faciliter les futures interventions ou modifications.
Vérifiez la continuité des fils avec un testeur avant de procéder aux connexions finales.

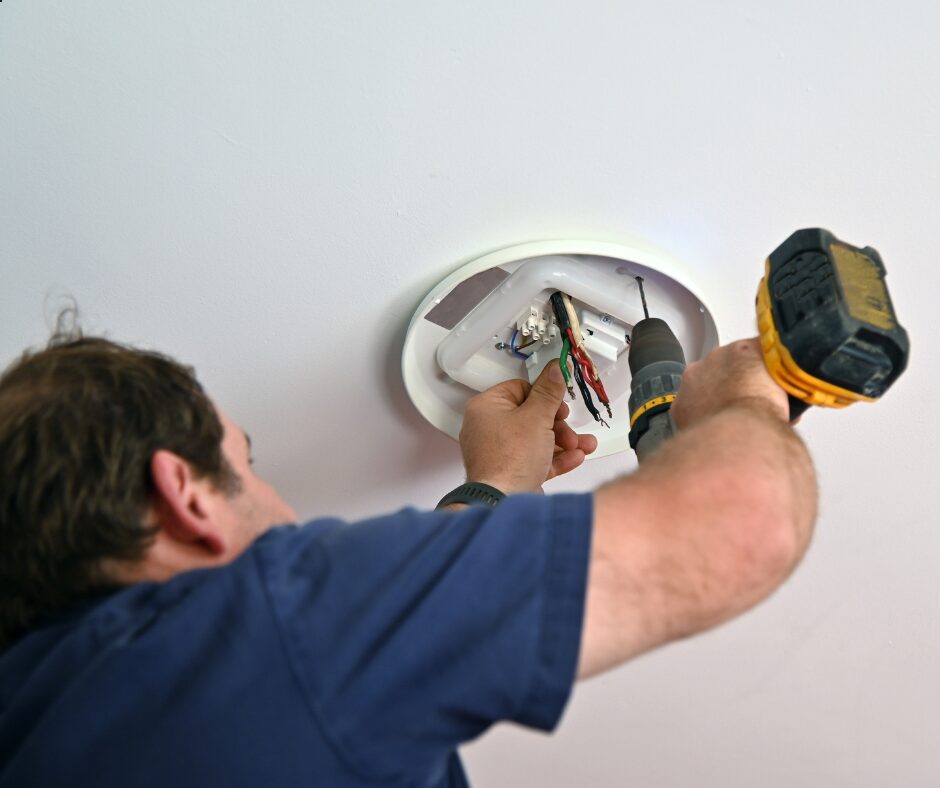

Connectez les luminaires LED aux fils

Les câbles sont en place ? Vous pouvez connecter les luminaires LED. Dévissez les capots des luminaires pour accéder aux bornes de connexion. Assurez-vous de suivre les codes de couleur des fils (généralement marron pour la phase, bleu pour le neutre, et vert/jaune pour la terre).

Étapes pour connecter les luminaires :

Dénuder les fils : Utilisez une pince à dénuder pour retirer l’isolation des extrémités des câbles. Veillez à ne pas endommager les conducteurs.
Connecter les fils : Suivez les instructions du fabricant pour connecter les fils aux bornes correspondantes (phase, neutre, terre). Assurez-vous que les connexions sont bien serrées pour éviter tout mauvais contact.
Sécuriser les connexions : Serrez les vis des bornes de connexion pour assurer un bon

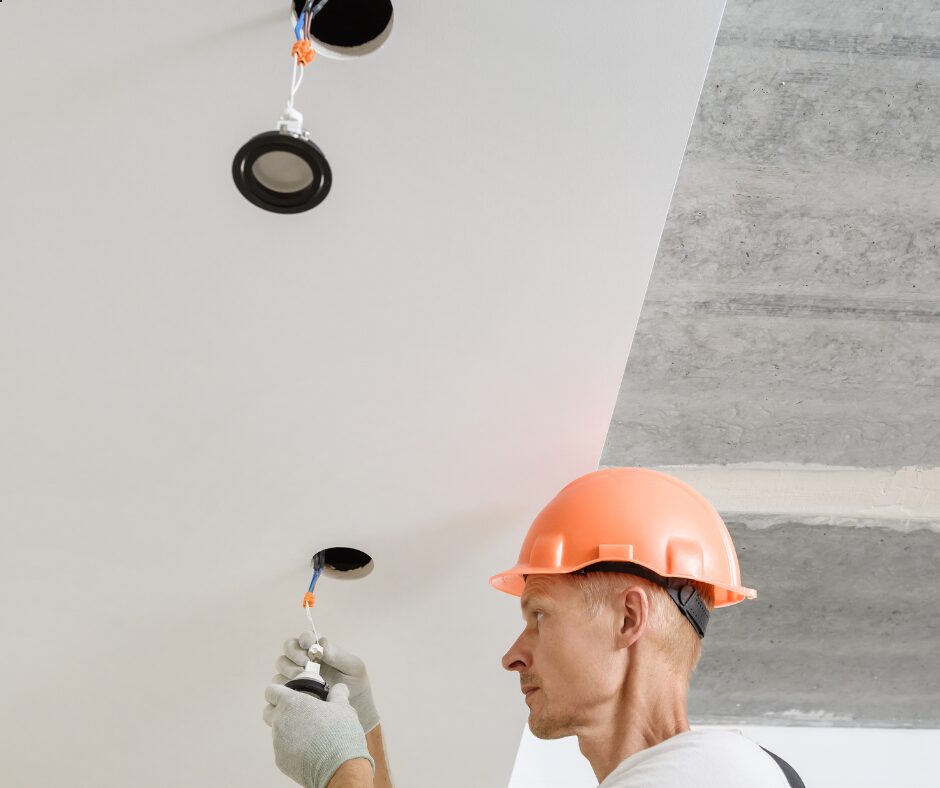

Fixez les luminaires LED dans les trous percés

Une fois les connexions réalisées, il est temps de fixer les luminaires dans les trous percés. La plupart des luminaires LED sont équipés de ressorts ou de clips pour une installation facile.

Étapes pour fixer les luminaires :

Positionner le luminaire : Insérez le luminaire dans le trou en veillant à ce que les ressorts ou les clips soient bien positionnés.
Fixation : Poussez délicatement le luminaire jusqu’à ce qu’il soit bien en place et que les ressorts se déploient pour le maintenir.

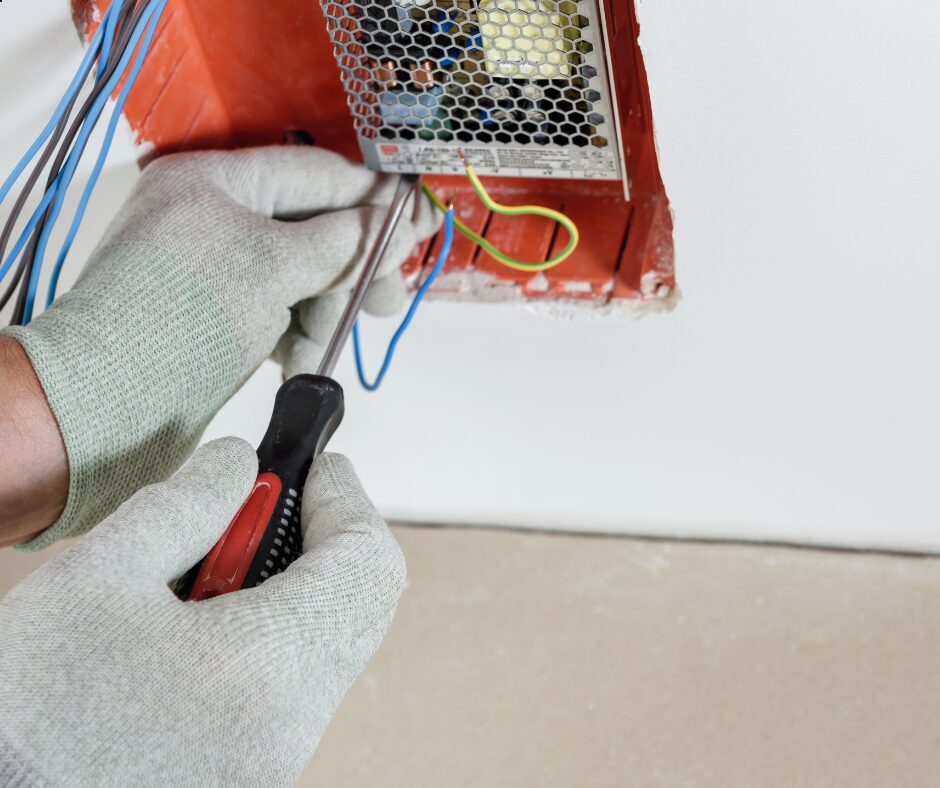

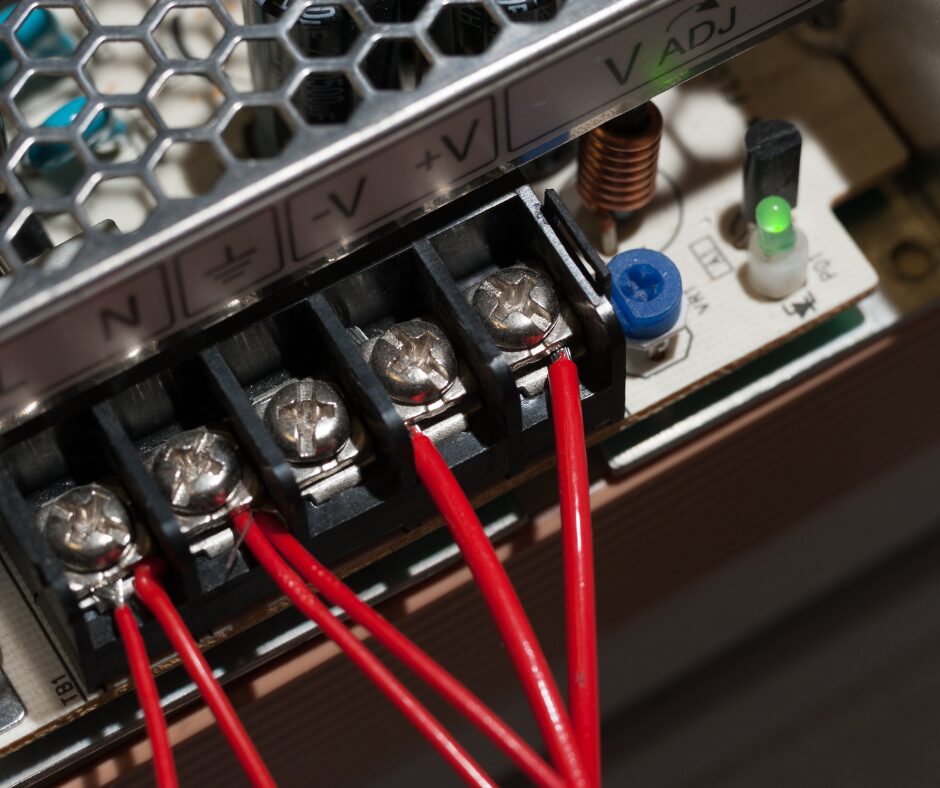

Installez les alimentations électriques pour les LED (si nécessaire)

Certaines installations nécessitent des alimentations électriques spécifiques pour les LED, comme des transformateurs ou des pilotes.

Étapes pour l’installation des alimentations :

Identifier l’alimentation nécessaire : Vérifiez les spécifications des luminaires LED pour déterminer le type d’alimentation requis.
Installation : Suivez les instructions du fabricant pour installer l’alimentation électrique, en la connectant au circuit et aux luminaires.

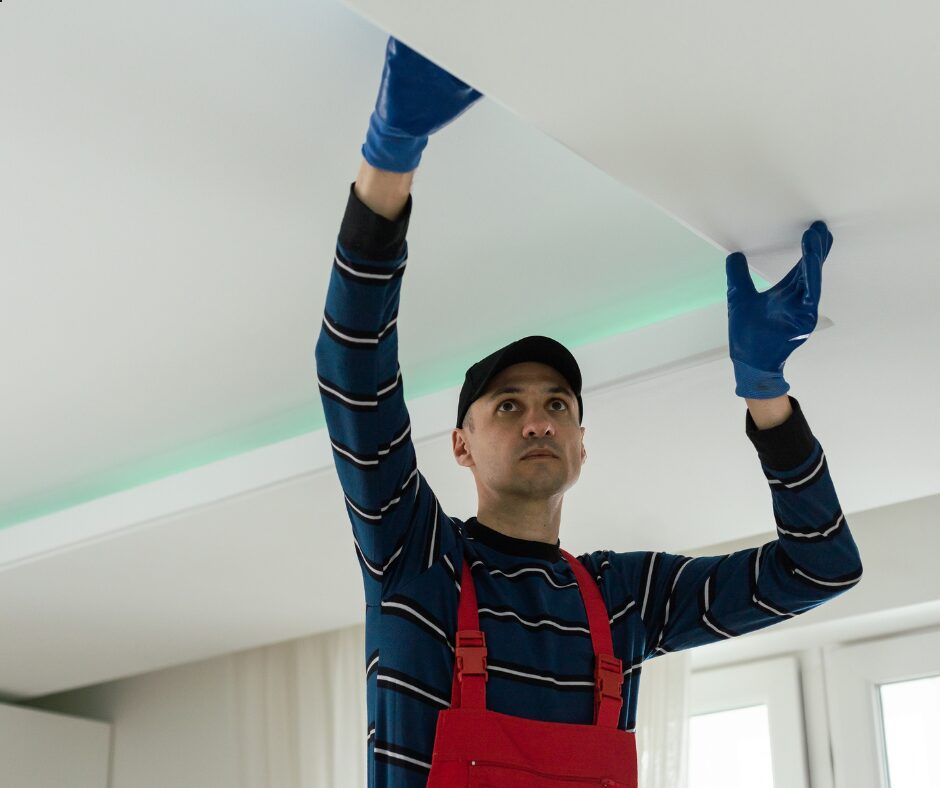

Réinstallez le plafond (si des panneaux amovibles ont été retirés)

Si vous avez retiré des panneaux amovibles du plafond pour accéder au câblage, il est maintenant temps de les remettre en place. Assurez-vous que tous les câbles sont bien fixés et rangés avant de replacer les panneaux.

Étapes pour la réinstallation :

Vérification finale des câbles : Assurez-vous que tous les câbles sont bien connectés et sécurisés.
Remise en place des panneaux : Replacez les panneaux en les ajustant correctement pour qu’ils s’intègrent parfaitement au plafond.

Rétablissez l’alimentation électrique

Avec tout le câblage et les luminaires en place, vous pouvez maintenant rétablir l’alimentation électrique. Retournez au disjoncteur et rallumez le circuit du plafond.

Étapes pour rétablir l’alimentation :

Vérification de sécurité : Assurez-vous qu’aucun outil ou câble ne se trouve dans une position dangereuse avant de rétablir le courant.
Rétablir l’alimentation : Rallumez le disjoncteur correspondant au circuit du plafond.

Testez les luminaires LED pour vérifier leur bon fonctionnement

La dernière étape consiste à tester les luminaires LED pour s’assurer qu’ils fonctionnent correctement. Allumez l’interrupteur et vérifiez que toutes les lumières s’allument et fonctionnent comme prévu.

Étapes pour tester les luminaires :

Allumer les lumières : Utilisez l’interrupteur principal pour allumer les LED.
Vérification visuelle : Assurez-vous que chaque luminaire s’allume correctement et qu’il n’y a pas de scintillement ou de variation de luminosité.
Ajustements si nécessaires : Si une lumière ne fonctionne pas, vérifiez les connexions et assurez-vous que tout est correctement installé.

Installer des LED au plafond est une tâche accessible avec une bonne préparation et une attention particulière à chaque étape. En suivant ces instructions détaillées, vous pouvez transformer n’importe quelle pièce en un espace bien éclairé et moderne.
