Installer une climatisation réversible nécessite une compréhension précise des étapes à suivre et des précautions à prendre pour garantir un fonctionnement optimal et une durabilité maximale du système.
Dans cet article guide, nous explorerons en détail le processus d’installation d’une climatisation réversible, en mettant en lumière les principaux aspects techniques.
Voici un tableau sur les paramètres d’installation d’une climatisation réversible :
| Projet | Durée moyenne du projet (heures) | Difficulté | Coût moyen estimé (euro) | Compétences requises |
| Installation climatisation | 4-6 | Moyenne | 800-1200 | -Compétences en bricolage basique -Connaissance électrique basique -Capacité à utiliser des outils manuels |
| Planifiez soigneusement l’emplacement des unités intérieures et extérieures, en tenant compte de la circulation d’air. Vérifiez la compatibilité électrique et dimensionnelle du système. Installez des supports robustes pour l’unité extérieure et fixez-la correctement. Connectez les conduites frigorifiques entre les unités et effectuez l’installation du câblage électrique. Ensuite, montez et fixez l’unité intérieure, puis vérifiez les fuites avant la mise en service. Enfin, testez le fonctionnement et ajustez les paramètres. Pour découvrir toutes les étapes détaillées et les astuces pour installer une climatisation réversible, poursuivez votre lecture. |
| Outils et matériaux nécessaires : -Unités intérieure et extérieure de climatisation réversible -Supports de fixation robustes -Outils de mesure (mètre, niveau à bulle) -Raccords frigorifiques et conduites frigorifiques -Isolant pour conduites -Détecteur de fuite de fluide frigorigène -Câbles électriques et disjoncteur approprié -Outils pour serrer les fixations (tournevis, clés) -Étiquettes pour câbles -Amortisseurs ou pieds en caoutchouc -Manuel d’utilisation et d’installation du fabricant -Dispositifs de sécurité (gants, lunettes de protection) |
Planifiez l’emplacement optimal pour l’unité intérieure et extérieure
Pour installer une climatisation réversible efficacement, commencez par planifier soigneusement l’emplacement des unités intérieures et extérieures. Pour une clim de type inverter, l’unité intérieure doit être placée dans une zone centrale de la maison, souvent près du plafond pour une distribution optimale de l’air. Assurez-vous qu’il y a assez d’espace autour de l’unité pour permettre une circulation d’air adéquate, ainsi qu’un accès facile au compresseur et au condenseur.
Quant à l’unité extérieure, elle doit être installée dans un endroit dégagé, loin des obstacles et des zones à forte concentration de chaleur ou de fumées. Pour les systèmes monobloc, cette unité comprend à la fois le compresseur et le condenseur, ce qui simplifie l’installation. L’évacuation de l’air chaud est essentielle pour garantir le bon fonctionnement du système frigorifique et optimiser le refroidissement.
Mesurez les distances recommandées par le fabricant entre les unités intérieures et extérieures pour garantir un fonctionnement optimal du système.
| Bien à savoir : Les pompes à chaleur utilisées dans les systèmes de climatisation réversible permettent à la fois de rafraîchir et de chauffer l’intérieur de votre maison. Lors des périodes de chaleur, le système procède au rafraîchissement de l’air intérieur. En hiver, il utilise le même principe pour réchauffer l’espace. Assurez-vous que l’unité extérieure dispose d’une bonne ventilation pour optimiser ces processus de refroidissement et de chauffage. |
Assurez-vous de la compatibilité électrique et dimensionnelle du système
Avant de procéder à l’installation, vérifiez que le système de climatisation réversible est compatible avec votre installation électrique actuelle. Assurez-vous que votre tableau électrique peut supporter la charge supplémentaire nécessaire au fonctionnement de l’unité, en tenant compte de la consommation d’énergie. Vérifiez également les dimensions de l’unité pour vous assurer qu’elle s’intègre parfaitement à l’espace prévu.
Les unités intérieures et extérieures doivent être installées en respectant les normes de sécurité électrique, telles que la norme NF C 15-100 en France, pour garantir une installation conforme. N’oubliez pas de consulter ces normes avant de commencer.
En optant pour une climatisation réversible, vous bénéficierez de systèmes de chauffage et climatisation intégrés, ce qui permet des économies d’énergie significatives. Les systèmes modernes, comme les PAC (pompes à chaleur), sont conçus pour optimiser le confort ambiant tout en minimisant la consommation d’énergie
Consultez un électricien qualifié pour s’assurer que toutes les exigences électriques sont respectées avant l’installation.
Installez les supports de fixation pour l’unité extérieure
Pour garantir la stabilité et la sécurité de l’unité extérieure, installez des supports de fixation robustes et bien fixés au sol ou au mur. Assurez-vous que les supports sont capables de supporter le poids de l’unité et qu’ils sont installés selon les recommandations du fabricant pour éviter tout risque de vibrations excessives ou de dommages. L’utilisation de supports antivibrations peut améliorer encore plus la stabilité.
Utilisez des amortisseurs ou des pieds en caoutchouc pour réduire les vibrations et le bruit émis par l’unité extérieure.
Montez et fixez l’unité extérieure
Une fois les supports installés, montez l’unité extérieure en suivant les instructions fournies par le fabricant. Assurez-vous que l’unité est correctement alignée et fixée aux supports pour éviter tout mouvement indésirable. Connectez ensuite les conduites frigorifiques entre l’unité intérieure et extérieure en suivant le cheminement le plus direct possible. Assurez-vous également de vérifier l’orientation de l’unité pour maximiser l’efficacité énergétique.
Utilisez des outils appropriés pour serrer les fixations sans endommager les composants de l’unité extérieure.

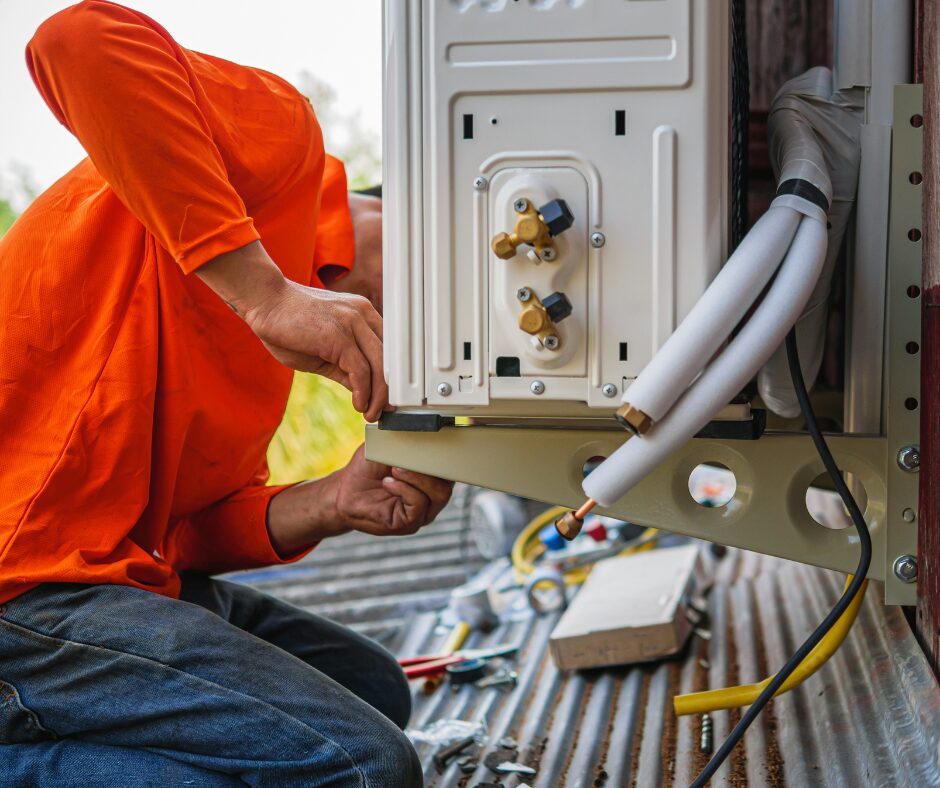

Connectez les conduites frigorifiques entre les unités intérieure et extérieure
L’étape suivante consiste à connecter les conduites frigorifiques qui transportent le fluide frigorigène entre l’unité intérieure et extérieure. Veillez à utiliser des raccords appropriés et à sceller soigneusement toutes les connexions pour éviter les fuites potentielles. Assurez-vous également que les conduites sont correctement isolées pour maintenir l’efficacité énergétique du système. L’utilisation d’un détecteur de fuite est recommandée pour vérifier l’étanchéité des connexions.
Effectuez un contrôle visuel minutieux après la connexion pour vous assurer qu’il n’y a pas de fuites apparentes.
Effectuez l’installation du câblage électrique et branchez-le au tableau électrique
Après avoir assuré la connexion physique des unités et des conduites, procédez à l’installation du câblage électrique nécessaire. Respectez scrupuleusement les normes de sécurité électrique et assurez-vous que tous les câbles sont correctement isolés et fixés. Branchez ensuite le câblage au tableau électrique principal selon les spécifications du fabricant et conformément aux codes électriques locaux. Il est important de veiller à ce que le disjoncteur approprié soit utilisé pour protéger le système.
Étiquetez soigneusement tous les câbles pour faciliter la maintenance future du système.

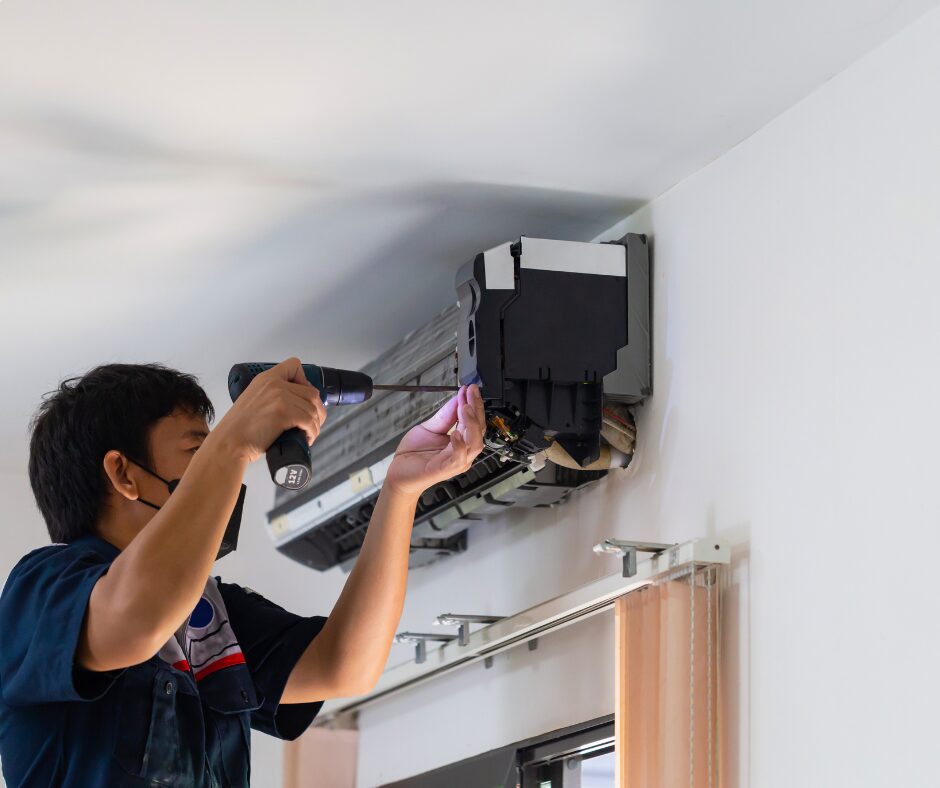

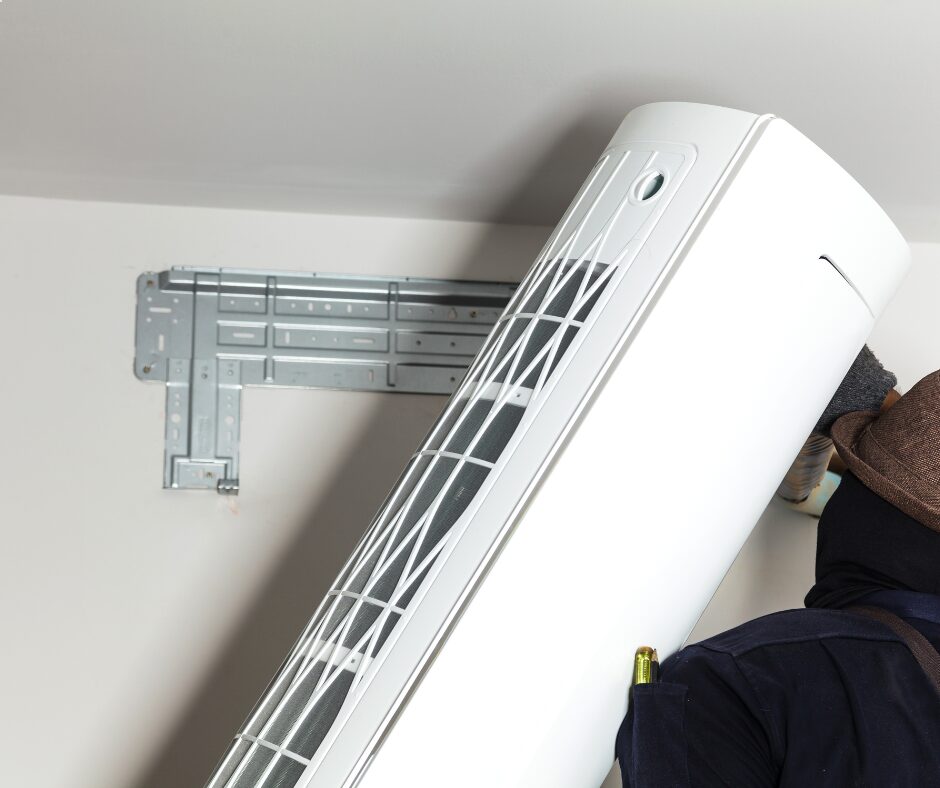

Montez et fixez l’unité intérieure
Après avoir terminé l’installation électrique, montez l’unité intérieure en la fixant solidement au mur selon les recommandations du fabricant. Assurez-vous que l’unité est positionnée de manière à optimiser la distribution de l’air dans la pièce tout en minimisant les pertes d’énergie. Utilisez des supports adaptés pour garantir une fixation sécurisée et durable.
Utilisez des niveaux à bulle pour vous assurer que l’unité intérieure est parfaitement horizontale.
Vérifiez les fuites et préparez le système pour la mise en service
Avant de mettre en service le système, effectuez une vérification approfondie des connexions pour détecter toute fuite éventuelle de fluide réfrigérant. Utilisez un détecteur de fuite si nécessaire et corrigez immédiatement toute anomalie détectée. Pour les systèmes de climatisation split, assurez-vous que les unités intérieures et extérieures sont correctement connectées.
Préparez ensuite le système en retirant les bouchons de protection et en vérifiant que toutes les commandes sont correctement configurées selon les besoins. Assurez-vous également que l’unité de condensation et l’évaporateur sont en bon état de fonctionnement. Vérifiez que la ventilation et les ventilateurs fonctionnent correctement pour garantir une distribution optimale de la chaleur et de l’air.
Si vous avez opté pour des climatiseurs réversibles, assurez-vous que le mode de climatisation et de chauffage est bien configuré. Ces systèmes, comme les pompes à chaleur murales, sont conçus pour climatiser et chauffer efficacement votre espace. Enfin, il est recommandé de faire appel à un installateur professionnel pour garantir une installation conforme et sécurisée
Effectuez un test de pression pour vérifier l’intégrité du système avant de procéder à la mise en service finale.
Testez le fonctionnement et ajustez les paramètres
Une fois toutes les étapes d’installation terminées, mettez en marche le système et testez son fonctionnement à différentes températures et modes. Assurez-vous que l’unité intérieure produit de l’air chaud et froid selon les réglages sélectionnés. Si vous utilisez un radiateur en complément de votre pompe à chaleur air, vérifiez que les deux systèmes fonctionnent en harmonie.
Si nécessaire, ajustez les paramètres du thermostat et familiarisez-vous avec les commandes du système pour assurer une utilisation optimale. Vérifiez également les coefficients de performance (COP) pour vous assurer que le système fonctionne efficacement. Pour les climatisations dotées d’un groupe extérieur, assurez-vous que celui-ci est bien ventilé et qu’il capte efficacement les calories de l’air extérieur pour chauffer ou refroidir l’intérieur.
Si vous utilisez un climatiseur mobile, assurez-vous qu’il est placé dans un endroit stratégique pour maximiser son efficacité. Testez également le système pour refroidir l’air et vérifiez que toutes les unités fonctionnent correctement
Gardez un journal des réglages et des performances pour faciliter le dépannage futur si nécessaire.
Informez-vous sur l’utilisation et l’entretien du système
Enfin, informez-vous sur l’utilisation quotidienne et l’entretien régulier de votre climatisation réversible. Consultez le manuel d’utilisation pour des conseils spécifiques sur la maintenance et les procédures d’entretien recommandées. Programmez des inspections régulières par des professionnels qualifiés pour maintenir la performance et la durabilité de votre système sur le long terme. Envisagez de souscrire à un contrat de maintenance pour assurer un suivi régulier et prévenir les pannes.
Nettoyez régulièrement les filtres et assurez-vous que les évents sont dégagés pour un flux d’air optimal et une efficacité énergétique maximale.
Cette méthode détaillée pour installer une climatisation réversible assure non seulement un fonctionnement efficace mais aussi une durabilité accrue de votre équipement. Suivez chaque étape avec précision pour profiter pleinement des avantages de votre climatiseur réversible tout au long de l’année.
