Remplacer un cylindre de serrure sans connaître ses dimensions exactes, c’est prendre le risque d’acheter une pièce incompatible. Une erreur de quelques millimètres suffit à rendre le barillet inutilisable ou à fragiliser la sécurité de la porte.
En bref :
- Le cylindre se mesure depuis le centre de la vis de fixation vers chaque extrémité.
- La notation standard s’écrit sous la forme intérieur x extérieur, exprimée en millimètres.
- Un cylindre à bouton ne se mesure pas de la même façon qu’un cylindre double entrée.
- Le diamètre standard d’un cylindre européen est de 15 mm.
- Un dépassement extérieur excessif fragilise la serrure face aux tentatives d’effraction.
- Un mètre ruban ou un pied à coulisse suffisent pour réaliser les mesures.
Qu’est-ce qu’un cylindre de serrure et pourquoi ses dimensions sont-elles si importantes ?
Le cylindre de serrure, aussi appelé barillet, est l’élément central du système de verrouillage d’une porte. C’est lui qui reçoit la clé et actionne le mécanisme de fermeture.
Sur une porte d’entrée classique, il s’insère dans le corps de la serrure et est maintenu en place par une vis de fixation centrale. Sa forme allongée traverse l’épaisseur du vaillant de la porte, avec une partie côté intérieur et une partie côté extérieur.
Choisir un cylindre sans mesurer au préalable, c’est s’exposer à deux problèmes concrets :
- Soit le modèle est trop court et ne couvre pas toute l’épaisseur de la porte, rendant le verrouillage inefficace.
- Soit il dépasse trop vers l’extérieur, ce qui facilite le cassage du cylindre par une pince ou un tournevis, une technique d’effraction malheureusement répandue.
Les dimensions du cylindre conditionnent donc à la fois le bon fonctionnement et le niveau de sécurité de l’installation.
Comment lire les côtes d’un cylindre de serrure ?
Les dimensions d’un cylindre sont toujours exprimées selon une convention précise : longueur intérieure x longueur extérieure, en millimètres. Par exemple, un cylindre noté 30×40 mesure 30 mm du côté intérieur de la porte et 40 mm côté extérieur.
La mesure se prend depuis le centre de la vis de fixation (le trou central visible sur la tranche du cylindre) jusqu’à chaque extrémité. C’est ce point central qui sert de référence absolue, quel que soit le type de cylindre.
Il existe plusieurs variantes qu’il faut distinguer clairement. Le cylindre double entrée possède une entrée de clé des deux côtés, et se mesure selon le même principe. Le cylindre à bouton, lui, est équipé d’un bouton rotatif côté intérieur à la place de la serrure.
Ce bouton ne doit pas être inclus dans la mesure : seule la longueur du corps métallique compte. Ainsi, un cylindre noté « 30 bouton x 35 » indique 30 mm de corps côté intérieur avec un bouton en supplément, et 35 mm côté extérieur.
Enfin, le demi-cylindre ne se mesure que d’un seul côté, depuis le centre de la vis jusqu’à l’extrémité active.
Le diamètre du cylindre : un paramètre souvent oublié
Au-delà de la longueur, le diamètre du cylindre doit correspondre au logement prévu dans le corps de serrure. Pour les serrures européennes à profil normalisé, le diamètre standard est de 15 mm.
Ce format est très répandu sur les portes d’entrée en France, qu’elles soient en bois, en PVC ou en aluminium. Si vous travaillez sur une serrure ancienne ou atypique, il est préférable de vérifier ce paramètre avec un pied à coulisse avant tout achat.
Quels outils utiliser pour mesurer un cylindre avec précision ?

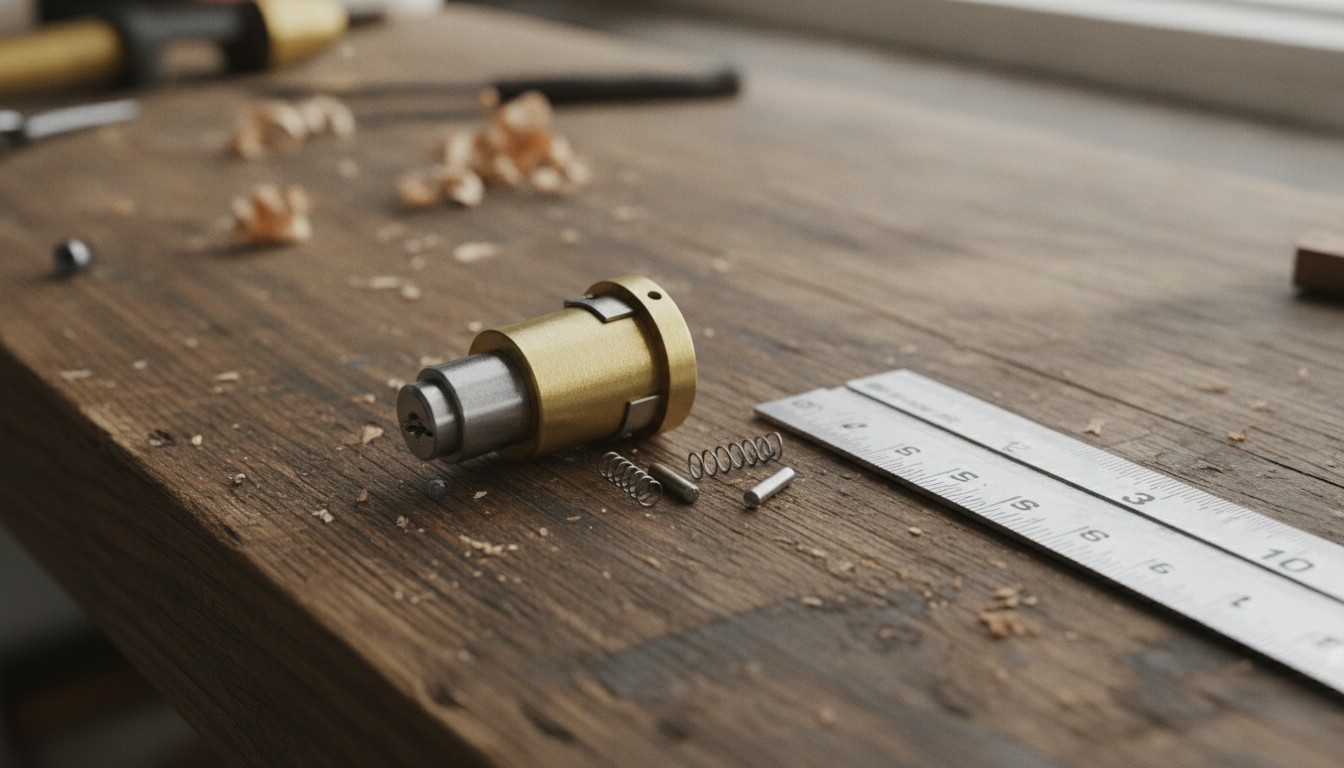

La mesure d’un cylindre ne requiert pas d’équipement sophistiqué, mais un minimum de rigueur. Le mètre ruban est suffisant pour obtenir les longueurs principales, à condition de bien positionner le zéro au centre de la vis de fixation.

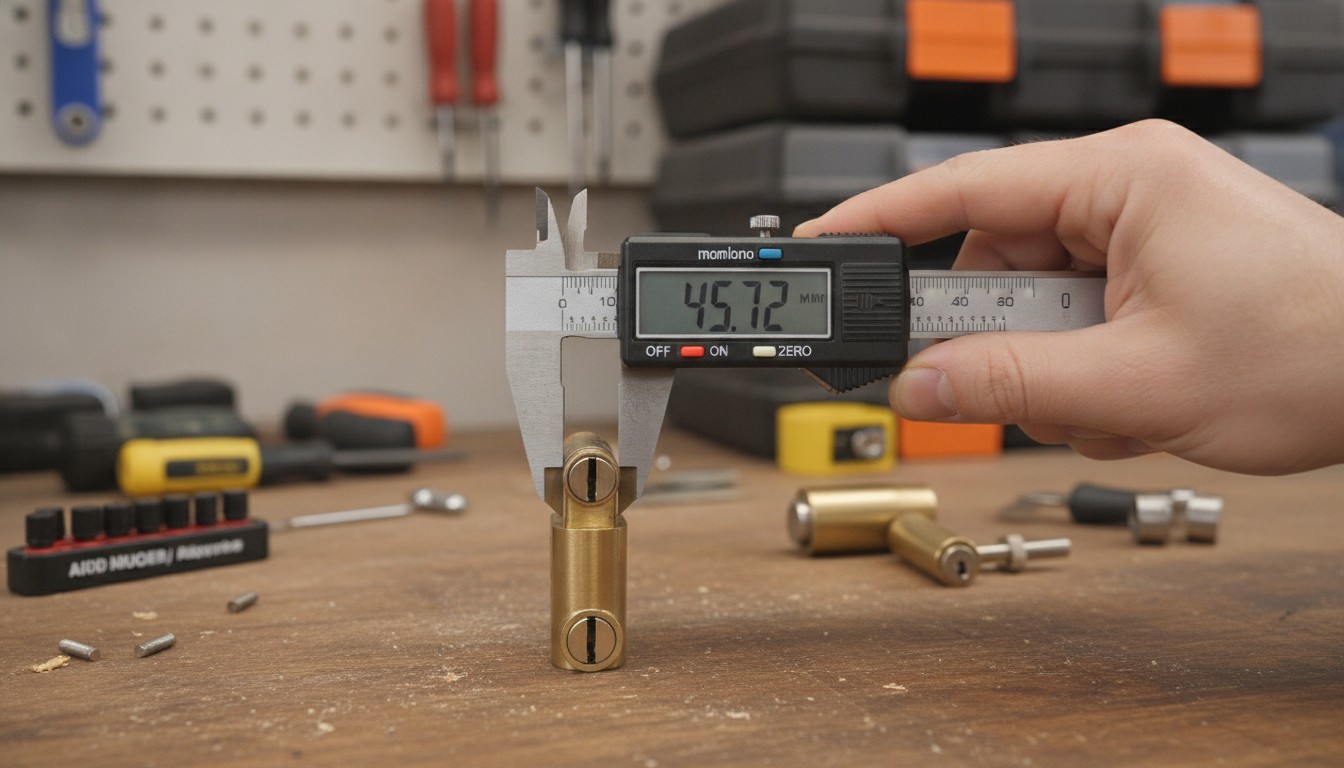

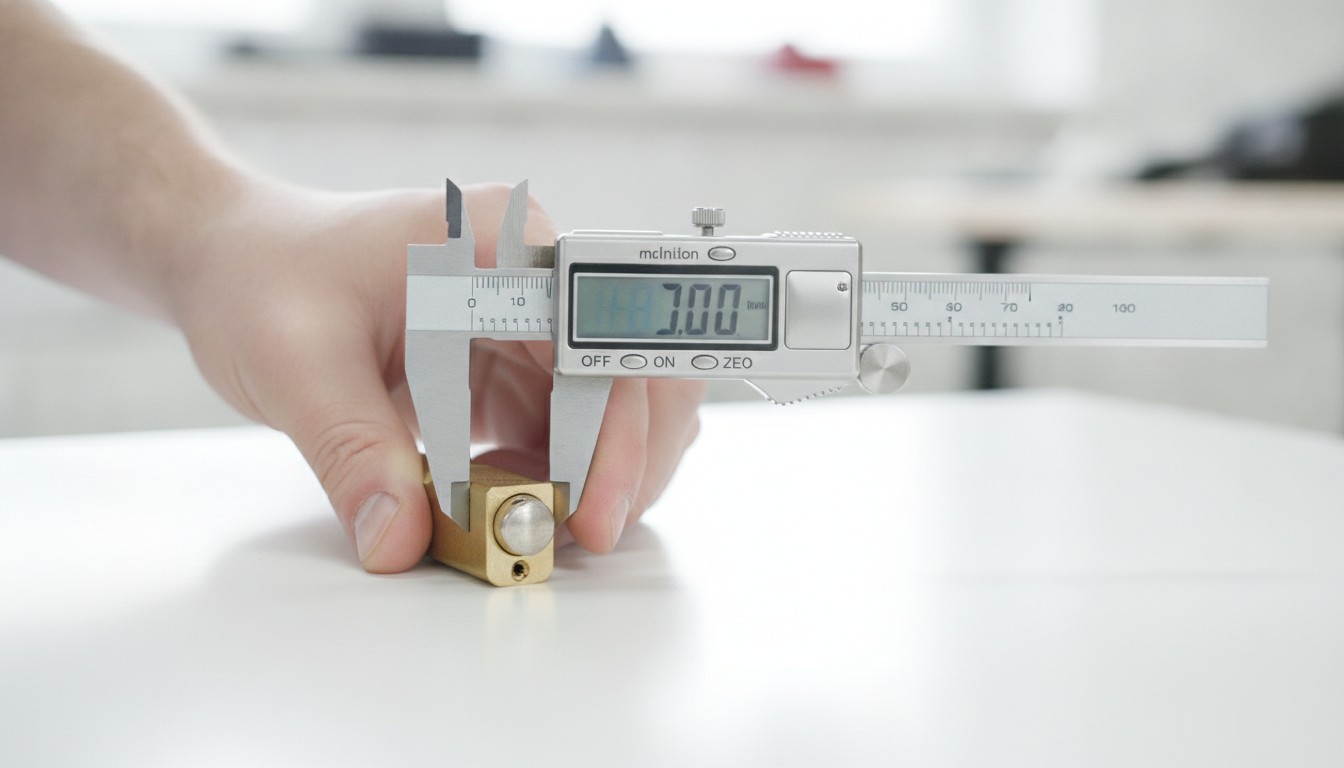

Pour les mesures fines, notamment le diamètre ou des cotes serrées, un pied à coulisse (ou vernier) offre une précision au dixième de millimètre. C’est l’outil recommandé pour éviter toute erreur lors du remplacement.
Avant de mesurer, il est conseillé de démonter le cylindre de la porte. Cela permet de travailler à plat, sans contrainte d’angle, et d’avoir accès au trou central de la vis de fixation.

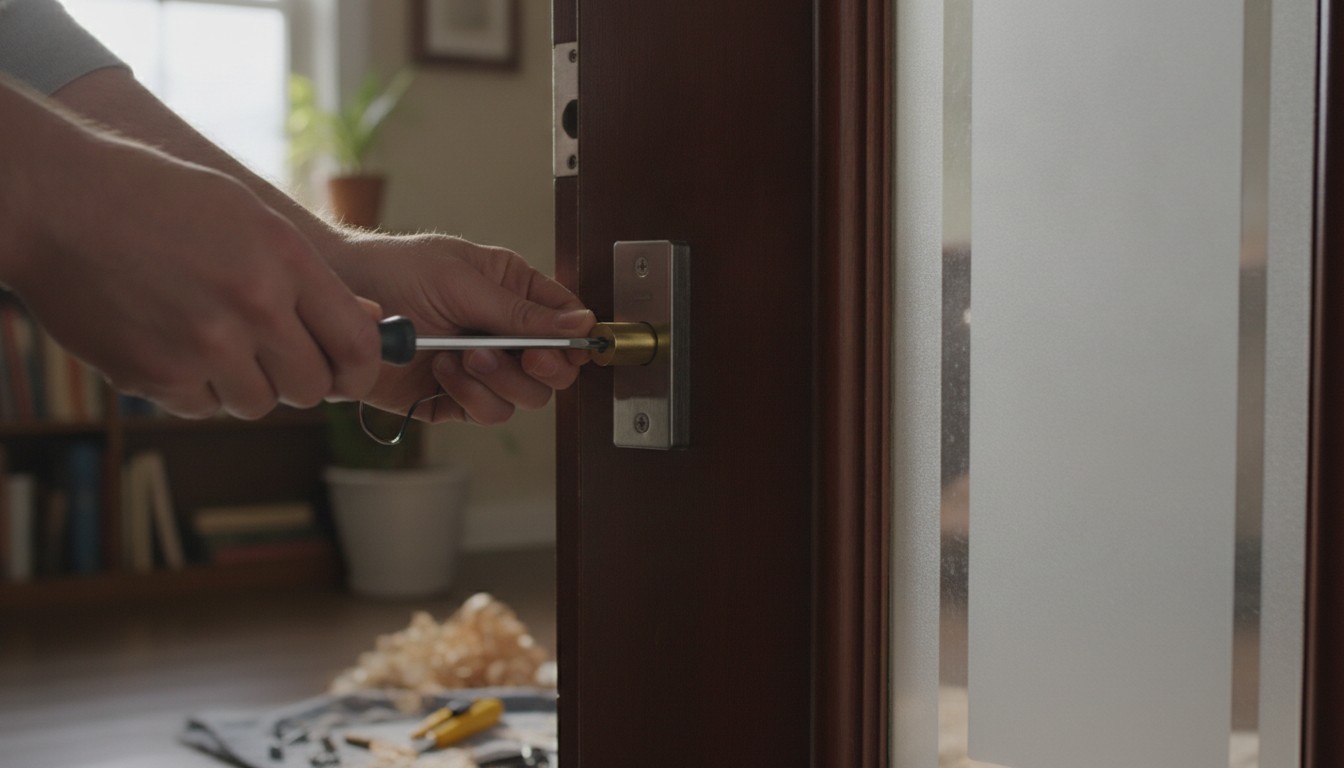

Le démontage est simple : il suffit de localiser la petite vis sur la tranche de la porte, de la dévisser légèrement (sans l’enlever complètement), puis de tourner la clé d’un quart de tour pour libérer le cylindre. Une fois la pièce en main, la prise de côtes est rapide et fiable.
Tableau des dimensions courantes de cylindres de serrure
| Notation | Côté intérieur (mm) | Côté extérieur (mm) | Usage typique |
|---|---|---|---|
| 30×30 | 30 | 30 | Porte fine, serrure encastrée symétrique |
| 30×40 | 30 | 40 | Porte standard avec épaisseur classique |
| 35×35 | 35 | 35 | Porte d’entrée courante |
| 40×40 | 40 | 40 | Porte épaisse ou blindée légère |
| 30 bouton x 35 | 30 + bouton | 35 | Cylindre à bouton côté intérieur |
Quelles erreurs éviter lors de la prise de mesure d’un cylindre ?
L’erreur la plus fréquente consiste à mesurer le cylindre sans tenir compte du point central comme référence. Certains bricoleurs mesurent la longueur totale du cylindre, puis tentent de deviner où se situe le milieu.
Cette approche approximative conduit souvent à commander un modèle inadapté. La seule méthode fiable est de positionner précisément le zéro de l’outil de mesure au centre du trou de la vis de fixation, puis de mesurer chaque côté indépendamment.
Une autre confusion classique concerne le cylindre à bouton. Comme mentionné plus haut, le bouton ne fait pas partie de la longueur mesurée. Plusieurs utilisateurs cherchent des cylindres introuvables parce qu’ils intègrent le bouton dans leur calcul.
Il faut bien distinguer la longueur du corps métallique et les accessoires annexes. Par ailleurs, un dépassement côté extérieur supérieur à 3 mm au-delà de la ferrure de la porte constitue une faiblesse sécuritaire : plus le cylindre dépasse, plus il est vulnérable aux outils d’effraction.
Quels points de vigilance respecter avant d’installer un nouveau cylindre ?
Une fois les cotes relevées et le nouveau cylindre commandé, quelques vérifications s’imposent avant la pose.
Il faut s’assurer que le profil du cylindre correspond bien au corps de serrure : un cylindre européen à profil normalisé ne s’adapte pas à une serrure à profil ovale ou à profil américain.
La forme de l’entrée de clé doit correspondre au mécanisme existant, sauf si la serrure entière est remplacée en même temps.
Lors de l’installation, le cylindre doit coulisser sans forcer dans son logement. Si une résistance se fait sentir, mieux vaut vérifier les cotes plutôt que de forcer, au risque d’endommager le corps de serrure.
Une fois en place, la vis de fixation doit être serrée à fond pour éviter tout jeu.
Enfin, testez toujours le fonctionnement avec la porte ouverte avant de refermer : une clé qui coince ou un verrou qui ne passe pas peuvent signaler un mauvais positionnement du cylindre dans son logement.
Comment mesurer un cylindre de serrure sans le démonter ?
Il est possible de mesurer approximativement un cylindre en place avec un mètre ruban, mais le résultat sera moins précis.
Pour une mesure fiable, il est recommandé de démonter le cylindre afin d’accéder au trou central de la vis de fixation, qui sert de point de référence pour les deux côtés de la mesure.
Quelle est la dimension de cylindre la plus courante sur une porte d’entrée standard ?
Le format le plus répandu en France est le 30×40 ou le 35×35, selon l’épaisseur de la porte et la position de la serrure dans le vantail. Le diamètre standard reste de 15 mm pour les cylindres européens à profil normalisé.
Faut-il inclure le bouton dans la mesure d’un cylindre à bouton ?
Non. Le bouton est un accessoire fixé sur le corps du cylindre et ne doit pas être intégré à la mesure. Seule la longueur métallique du corps compte. Un cylindre noté 30 bouton x 35 mesure donc 30 mm de corps côté intérieur, avec un bouton en supplément.
Un cylindre trop long côté extérieur est-il dangereux ?
Oui. Un cylindre qui dépasse excessivement côté extérieur peut être cassé à l’aide d’une pince ou d’un tournevis, permettant l’ouverture de la porte sans clé. Il est conseillé de ne pas dépasser 3 mm de saillie extérieure par rapport à la ferrure de la porte.
Peut-on remplacer un cylindre de serrure soi-même ?
Oui, à condition de disposer des bonnes mesures et du bon profil de cylindre. Le remplacement est accessible à tout bricoleur équipé d’un tournevis et d’une clé adaptée.
Il suffit de dévisser légèrement la vis de fixation sur la tranche de la porte, de tourner la clé d’un quart de tour et de retirer le cylindre pour l’échanger.
