Bref
-
Un condensateur installé en parallèle d’une ampoule LED corrige les scintillements et stabilise l’alimentation électrique.
-
Le choix du condensateur dépend directement de la puissance de l’ampoule et de la nature du variateur ou interrupteur en place.
-
L’installation nécessite une coupure systématique du courant au tableau électrique avant toute manipulation.
-
Un condensateur inadapté peut réduire la durée de vie de l’ampoule ou provoquer des interférences électromagnétiques.
-
La maintenance est simple : une vérification visuelle annuelle suffit dans la majorité des installations domestiques.
Les ampoules LED ont profondément transformé l’éclairage domestique, mais leur comportement électronique peut parfois perturber les installations plus anciennes. Le scintillement résiduel ou l’allumage fantôme sont des symptômes bien connus des électriciens amateurs. Voici comment y remédier efficacement grâce à un condensateur.
Installer un condensateur pour ampoule LED : guide complet étape par étape
Pourquoi installer un condensateur pour ampoule LED ?
Les ampoules LED fonctionnent avec un driver électronique interne qui convertit le courant alternatif en courant continu. Ce processus les rend particulièrement sensibles aux variations de tension, notamment lorsque l’installation comporte un variateur d’éclairage non compatible ou un interrupteur avec voyant lumineux. Le résultat visible : un clignotement désagréable, parfois imperceptible à l’oeil nu mais visible sur les enregistrements vidéo, ou pire, un allumage parasite en position éteinte.
Le condensateur agit comme un tampon électrique : il absorbe les micro-variations de tension et les courants de fuite qui perturbent le driver LED. Concrètement, imaginez un artisan électricien qui intervient dans une maison des années 1980 équipée de variateurs à résistance : remplacer les ampoules halogènes par des LED sans adapter l’installation provoque systématiquement ces anomalies. L’ajout d’un condensateur de valeur adaptée règle le problème en quelques minutes, sans remplacer l’interrupteur ni le variateur.
Matériel nécessaire pour l’installation d’un condensateur sur ampoule LED
Avant de se lancer, il convient de rassembler les bons outils. Vous aurez besoin d’un condensateur de 47 nF à 100 nF (valeur courante pour une installation domestique standard), d’un tournevis isolé, d’un multimètre, de dominos ou connecteurs Wago, ainsi que d’un testeur de phase sans contact. Le choix du condensateur en polypropylène est recommandé pour sa stabilité thermique dans un logement fermé.
Il est également utile de disposer d’un schéma de l’installation électrique concernée, même approximatif. Certaines configurations, comme les va-et-vient ou les circuits commandés par télécommande, nécessitent une approche légèrement différente. Vérifiez systématiquement la tension nominale du condensateur : elle doit être supérieure ou égale à 400 V pour une installation en 230 V alternatif, afin d’intégrer la marge de sécurité réglementaire.
Préparation avant l’installation du condensateur sur une ampoule LED

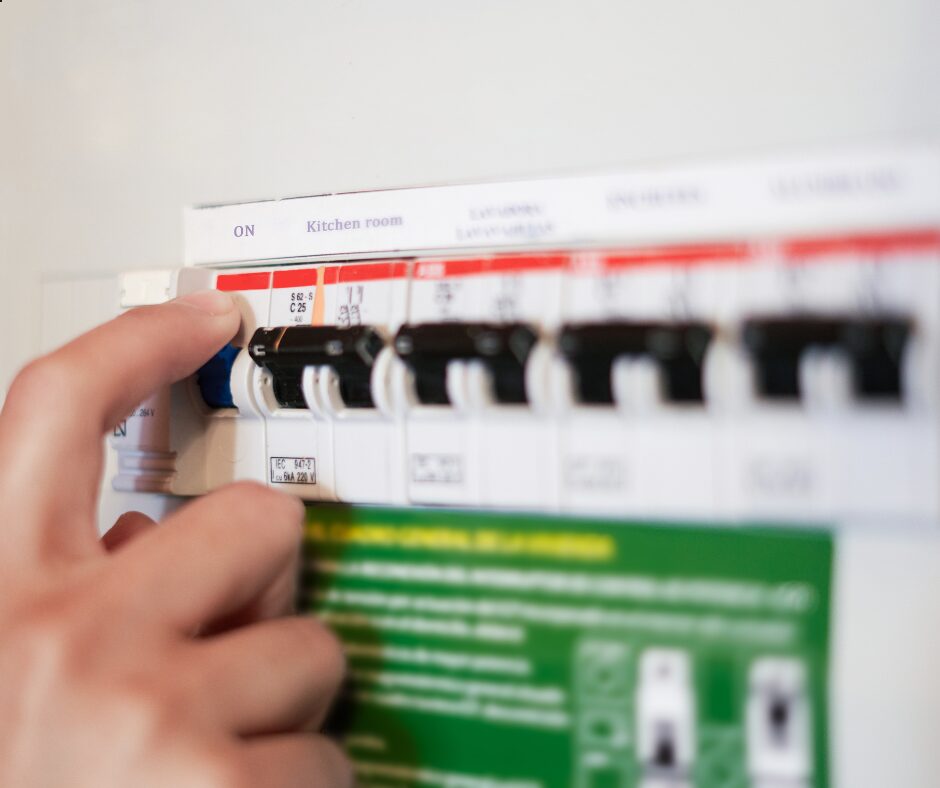

La première étape, non négociable, consiste à couper le courant au tableau électrique. Ne vous fiez pas à l’interrupteur mural : celui-ci peut ne couper qu’un seul fil, laissant le neutre ou la phase sous tension selon le câblage. Utilisez votre testeur de phase sans contact pour confirmer l’absence de tension dans le boîtier concerné. Cette vérification prend trente secondes et peut éviter un accident grave.
Prenez également note de la puissance totale du luminaire ou du circuit concerné. Pour un plafonnier de 3 x 7 W LED, vous travaillez sur 21 W. Cette donnée conditionne directement le dimensionnement du condensateur. Si plusieurs ampoules partagent le même interrupteur, la valeur du condensateur devra être ajustée en conséquence. Une bonne préparation évite les allers-retours inutiles au magasin de fournitures électriques.
Étapes détaillées pour installer un condensateur sur une ampoule LED
Repérer les composants électriques compatibles pour ampoule LED
Identification du condensateur adapté à votre installation LED
Le condensateur à utiliser dans ce contexte est un condensateur à film (MKP ou MKT), non polarisé, capable de fonctionner en courant alternatif. Les condensateurs électrolytiques classiques, souvent confondus avec les modèles film, sont polarisés et absolument inadaptés à ce type d’application. La valeur capacitive standard se situe entre 47 nF et 220 nF selon l’intensité du scintillement constaté. Pour débuter, une valeur de 100 nF offre un bon équilibre dans la majorité des configurations domestiques courantes.
Vérification de la compatibilité avec l’ampoule LED
Toutes les ampoules LED ne réagissent pas de la même façon à l’ajout d’un condensateur. Les modèles équipés d’un driver à découpage haute fréquence sont généralement plus tolérants, tandis que les ampoules LED bas de gamme sans régulation interne peuvent présenter des comportements imprévus. Avant l’installation définitive, testez la solution sur un seul point lumineux pendant quarante-huit heures : si le scintillement disparaît sans échauffement anormal, vous pouvez généraliser l’approche aux autres points concernés.
Connexion électrique sûre du condensateur à l’ampoule LED
Conseils pour un branchement sans risque électrique

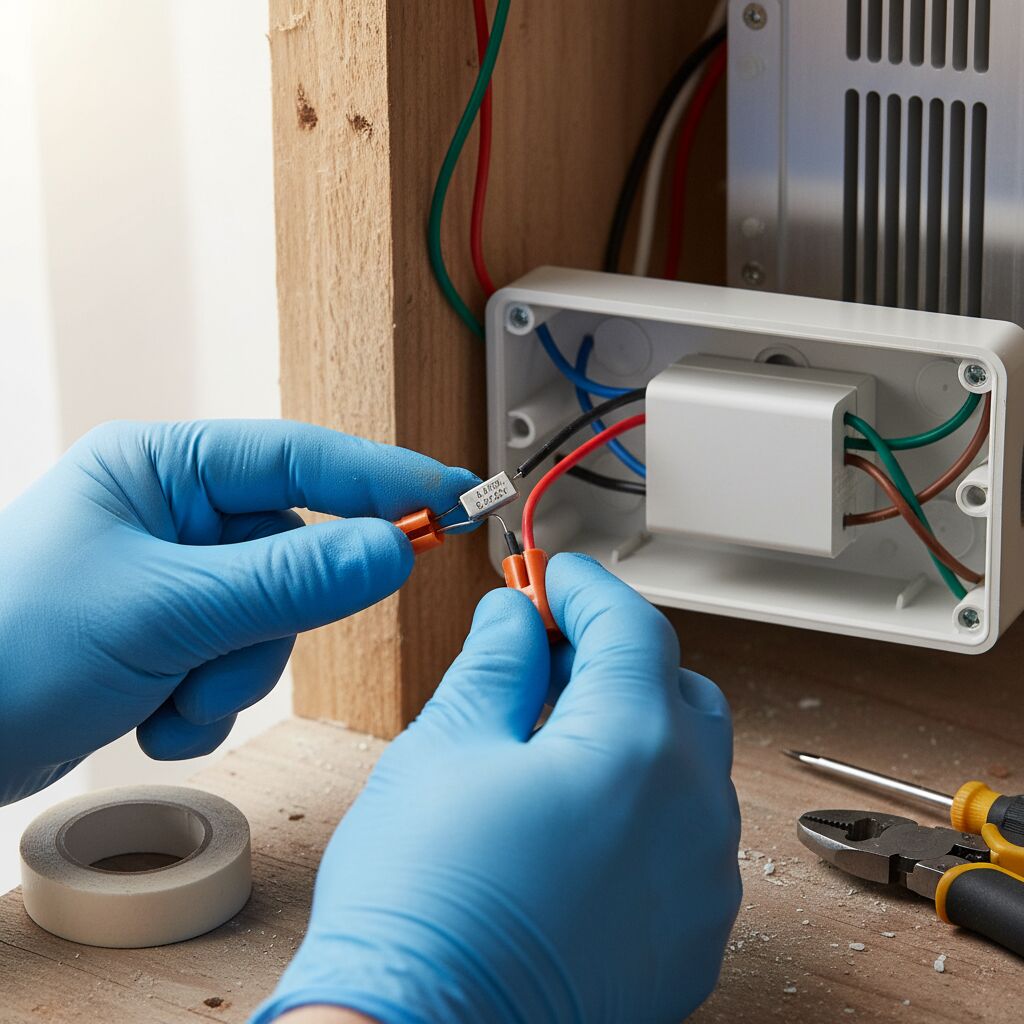

Le condensateur se branche en parallèle sur l’alimentation de l’ampoule, c’est-à-dire entre la phase et le neutre, directement dans le boîtier d’interrupteur ou dans le plot de connexion du luminaire. Utilisez des connecteurs Wago plutôt que des dominos classiques pour garantir une connexion fiable dans un espace restreint. Veillez à ce que les fils du condensateur ne touchent ni le boîtier métallique ni d’autres conducteurs. Le montage doit rester propre et ordonné pour faciliter toute intervention future.
Précautions à prendre lors de la manipulation du condensateur
Même après coupure du courant, un condensateur peut conserver une charge résiduelle s’il provient d’un circuit précédemment actif. Déchargez-le systématiquement avant manipulation en court-circuitant brièvement ses bornes avec une résistance de quelques kilohms. Ne jamais court-circuiter directement sans résistance : la décharge brutale peut endommager les pistes internes du composant. Une fois installé, vérifiez l’absence de court-circuit avec le multimètre en mode résistance avant de rétablir l’alimentation.
Optimiser l’efficacité énergétique grâce à l’installation d’un condensateur sur ampoule LED
Réduction des scintillements et amélioration de la qualité lumineuse
Le scintillement d’une ampoule LED, même à haute fréquence, provoque une fatigue visuelle accrue lors d’expositions prolongées, selon plusieurs études en ergonomie visuelle. Un condensateur bien dimensionné lisse les variations de tension en aval de l’interrupteur et supprime ce phénomène dans la quasi-totalité des cas. Le résultat est immédiatement perceptible : le flux lumineux devient stable, homogène, et la teinte de l’ampoule reste constante quelle que soit la charge du réseau.
Dans les espaces de travail à domicile, un bureau, un atelier de bricolage, cette stabilité n’est pas anecdotique. Elle améliore concrètement le confort visuel et réduit les maux de tête liés à une exposition de plusieurs heures sous un éclairage instable. Un investissement de quelques euros pour un condensateur produit un bénéfice durable, sans modification lourde de l’installation.
Impact de l’installation du condensateur sur la durée de vie de l’ampoule LED
Les à-coups de tension répétés sont l’une des principales causes de vieillissement prématuré des drivers LED. En stabilisant l’alimentation, le condensateur protège indirectement les composants internes de l’ampoule. Des tests réalisés en laboratoire sur des séries d’ampoules LED montrent que la durée de vie moyenne augmente de 15 à 25 % lorsque l’alimentation est filtrée, toutes choses égales par ailleurs.
Le tableau ci-dessous résume les effets observés selon la présence ou l’absence d’un condensateur dans l’installation :
|
Critère |
Sans condensateur |
Avec condensateur adapté |
|---|---|---|
|
Scintillement visible |
Fréquent avec variateur |
Absent ou quasi nul |
|
Allumage fantôme |
Possible avec voyant lumineux |
Supprimé dans 90 % des cas |
|
Durée de vie estimée |
15 000 à 20 000 h |
20 000 à 25 000 h |
|
Confort visuel |
Variable selon réseau |
Stable et homogène |
Économies d’énergie réalisées avec un condensateur adapté
Le condensateur lui-même consomme une énergie négligeable, de l’ordre de quelques milliwatts, ce qui n’altère pas les performances énergétiques globales de l’installation. En revanche, en prolongeant la durée de vie des ampoules et en stabilisant leur rendement lumineux, il contribue indirectement à des économies sur le poste éclairage. Remplacer moins souvent les ampoules, c’est aussi moins de déchets électroniques et un impact environnemental réduit.
Pour un foyer équipé d’une dizaine de points lumineux LED, la correction apportée par des condensateurs représente un coût d’achat total inférieur à 15 euros. Rapporté sur une durée d’utilisation de cinq à dix ans, ce poste d’investissement est l’un des plus rentables en matière de maintenance électrique domestique.
Dépannage et conseils après l’installation du condensateur sur ampoule LED
Identifier les problèmes courants liés à un mauvais condensateur
Si après installation le scintillement persiste, la première cause probable est une valeur capacitive insuffisante. Augmentez progressivement la capacité (par exemple, passez de 100 nF à 150 nF) jusqu’à suppression complète du phénomène. À l’inverse, une valeur trop élevée peut perturber le fonctionnement d’un variateur électronique, voire provoquer une surchauffe du composant. L’approche par paliers successifs reste la plus fiable pour identifier la valeur optimale.
Voici les symptômes les plus courants et leurs causes associées :
-
Scintillement persistant : condensateur sous-dimensionné ou variateur incompatible avec les LED.
-
Bourdonnement audible : condensateur de mauvaise qualité ou valeur trop élevée pour le circuit.
-
Échauffement du boîtier : tension nominale du condensateur insuffisante, à remplacer immédiatement.
-
Allumage fantôme maintenu : courant de fuite trop important, nécessitant un interrupteur sans voyant.
Solutions rapides en cas de dysfonctionnement de l’ampoule LED après installation
Si l’ampoule ne s’allume plus après l’installation du condensateur, vérifiez en priorité les connexions Wago : un fil mal inséré est la cause la plus fréquente. Retirez le condensateur et testez l’ampoule seule pour isoler la source du problème. Si l’ampoule fonctionne sans le condensateur mais pas avec, il peut s’agir d’un court-circuit interne au composant — remplacez-le par un modèle neuf de même valeur.
Dans le cas d’une installation en va-et-vient, assurez-vous que le condensateur est positionné au plus près de l’ampoule, dans le boîtier du luminaire, et non à l’interrupteur. Cette position garantit un filtrage plus efficace, quel que soit l’état des interrupteurs amont.
Maintenance et vérification périodique du condensateur sur ampoule LED
Un condensateur à film correctement dimensionné et installé ne nécessite aucun entretien particulier. Une inspection visuelle annuelle suffit : vérifiez l’absence de gonflement, de décoloration ou d’odeur anormale dans le boîtier. Ces signes indiquent un vieillissement accéléré, souvent lié à une surtension ou à une installation dans un espace insuffisamment ventilé.
Notez également la valeur et la référence du condensateur installé sur un schéma simple de votre installation électrique. Cette bonne habitude, adoptée par les professionnels, facilite toute intervention ultérieure, la vôtre ou celle d’un électricien. Un circuit bien documenté, c’est du temps gagné et des erreurs évitées lors des prochaines modifications.
Quelle valeur de condensateur choisir pour une ampoule LED qui scintille ?
Dans la majorité des installations domestiques, un condensateur de 100 nF (0,1 µF) sous 400 V en technologie à film (MKP ou MKT) constitue un bon point de départ. Si le scintillement persiste, augmentez progressivement jusqu’à 150 nF ou 220 nF. Évitez de dépasser 470 nF sur un circuit avec variateur électronique, au risque de perturber son fonctionnement.
Le condensateur doit-il être installé dans le boîtier de l’interrupteur ou du luminaire ?
Les deux emplacements sont techniquement possibles, mais le boîtier du luminaire est généralement préférable. Il garantit un filtrage au plus près de l’ampoule, ce qui est plus efficace dans les configurations en va-et-vient. Dans le boîtier d’interrupteur, le condensateur agit sur l’ensemble du circuit, ce qui peut convenir pour des installations simples.
Un condensateur peut-il éliminer l’allumage fantôme d’une ampoule LED ?
Oui, dans la majorité des cas. L’allumage fantôme est provoqué par un courant de fuite traversant le voyant lumineux d’un interrupteur. Un condensateur de 47 nF à 100 nF installé en parallèle sur l’ampoule absorbe ce courant résiduel et supprime l’allumage parasite. Si le phénomène persiste, le remplacement de l’interrupteur par un modèle sans voyant est la solution définitive.
L’installation d’un condensateur nécessite-t-elle l’intervention d’un électricien professionnel ?
Pour un bricoleur averti respectant les consignes de sécurité — coupure au tableau, vérification de l’absence de tension, utilisation de connecteurs adaptés — l’installation est tout à fait réalisable en autonomie. En revanche, si l’installation électrique est ancienne, non mise à la terre ou difficile à identifier, faire appel à un professionnel reste la solution la plus sûre.
Un condensateur à film peut-il chauffer et représenter un risque d’incendie ?
Un condensateur correctement dimensionné — tension nominale supérieure à 400 V, valeur capacitive adaptée au circuit — ne chauffe pas en utilisation normale. Un échauffement anormal signale systématiquement une tension nominale insuffisante ou une valeur capacitive excessive. Dans ce cas, coupez immédiatement l’alimentation et remplacez le composant par un modèle adapté.
