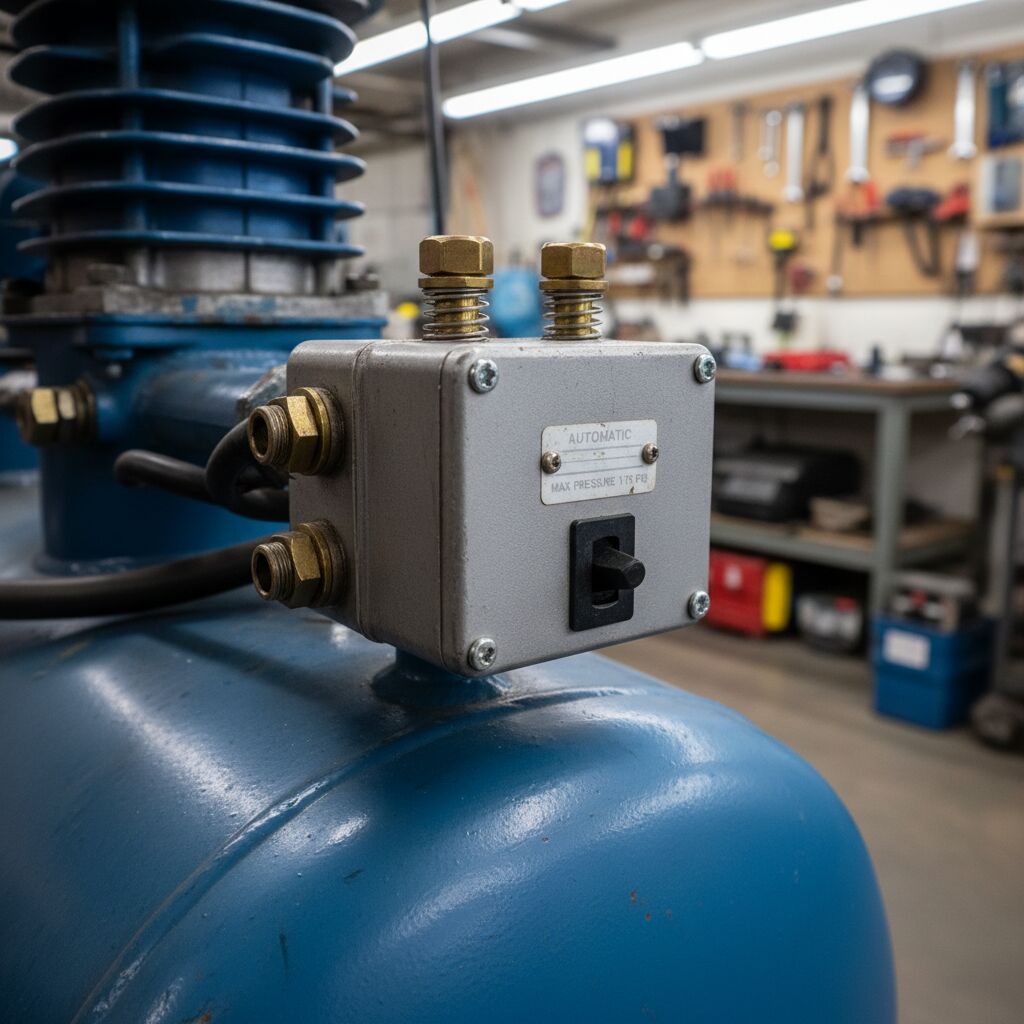

Comment régler un pressostat d’air ?

Le pressostat d’air, souvent méconnu mais essentiel dans de nombreux systèmes industriels et domestiques, joue un rôle crucial en surveillant et contrôlant la pression dans les circuits pneumatiques. Que ce soit dans les compresseurs, les systèmes de climatisation ou les équipements industriels, un pressostat mal réglé peut compromettre l’efficacité et la sécurité du système.

Dans cet article guide, nous explorerons étape par étape comment régler un pressostat d’air. Nous aborderons les outils nécessaires pour effectuer le réglage, ainsi que les techniques spécifiques pour ajuster la pression de coupure et la pression de démarrage selon les besoins de votre application.

Voici un tableau sur les paramètres de réglage d’un pressostat d’air :

Identifiez les paramètres de pression spécifiques requis pour votre système

Avant de commencer toute intervention DIY sur un pressostat d’air, il est impératif de bien comprendre les paramètres de pression spécifiques à votre installation. Chaque système possède ses propres exigences en termes de pression de démarrage (ou pression de déclenchement) et de pression de coupure. Ces valeurs sont généralement indiquées dans le manuel technique de l’équipement, fournies par le fabricant ou déterminées par les exigences opérationnelles de votre système. La connaissance de ces valeurs est essentielle pour éviter les dysfonctionnements et optimiser le rendement du système.

Si vous ne disposez pas des données techniques nécessaires, il est recommandé de consulter un expert en pneumatique ou de contacter directement le fabricant.

Éteignez l’alimentation électrique du compresseur ou du système

La sécurité doit toujours être une priorité absolue lors de l’entretien d’un pressostat d’air. Avant de procéder à tout réglage, il est crucial d’éteindre l’alimentation électrique du compresseur ou du système pneumatique concerné. Cette mesure préventive vous protège contre les chocs électriques et prévient tout démarrage accidentel du compresseur qui pourrait entraîner des accidents ou endommager le système. Une coupure complète de l’alimentation électrique est la seule manière de garantir une intervention en toute sécurité.

Utilisez un verrouillage de sécurité (lockout-tagout) pour isoler l’alimentation électrique et éviter toute remise sous tension accidentelle pendant l’intervention.

Retirez le couvercle du pressostat pour accéder aux réglages

Une fois l’alimentation coupée, l’étape suivante consiste à retirer le couvercle du pressostat pour accéder aux vis de réglage. Le couvercle protège les composants internes du pressostat contre les éléments extérieurs, tels que la poussière et l’humidité, qui pourraient affecter son fonctionnement. Enlevez-le soigneusement pour éviter d’endommager les composants sensibles à l’intérieur. Une fois le couvercle retiré, vous verrez deux vis principales : l’une pour régler la pression de démarrage et l’autre pour la pression de coupure.

Avant de procéder aux ajustements, prenez une photo de l’intérieur du pressostat pour vous aider à remettre le tout en place correctement après l’opération.

Réglez la pression de démarrage en ajustant la vis correspondante

La pression de démarrage est la pression à laquelle le compresseur ou le système pneumatique se met en marche. Pour régler cette pression, identifiez la vis dédiée à cet effet à l’intérieur du pressostat. Tournez la vis dans le sens des aiguilles d’une montre pour augmenter la pression de démarrage et dans le sens inverse pour la diminuer. Il est crucial de procéder par petits ajustements, en mesurant la pression à chaque étape pour s’assurer que vous atteignez la valeur exacte requise.

Utilisez un manomètre précis pour surveiller la pression à chaque ajustement. Assurez-vous que le manomètre est bien calibré et positionné à un point de mesure optimal pour obtenir des lectures fiables et précises.

Réglez la pression de coupure en modifiant l’autre vis de réglage

La pression de coupure est la pression maximale à laquelle le compresseur ou le système s’arrête. Elle est tout aussi critique que la pression de démarrage, car elle prévient une surpression dans le système qui pourrait endommager le compresseur ou les composants pneumatiques. Pour ajuster cette pression, tournez la vis de réglage correspondante : dans le sens des aiguilles d’une montre pour augmenter la pression de coupure et dans le sens inverse pour la diminuer. Assurez-vous que la pression de coupure est correctement calibrée, car un écart trop faible entre la pression de démarrage et la pression de coupure peut provoquer un cycle de marche-arrêt trop fréquent, réduisant ainsi la durée de vie du compresseur.

Veillez à ce que l’écart entre les pressions de démarrage et de coupure, souvent appelé différentiel, soit optimisé pour votre système.

Remettez le couvercle en place après avoir effectué les ajustements

Une fois les ajustements terminés, replacez soigneusement le couvercle du pressostat. Le couvercle joue un rôle essentiel en protégeant les composants internes du pressostat contre les éléments extérieurs tels que la poussière, l’humidité et d’autres contaminants qui pourraient compromettre son fonctionnement. Assurez-vous que le couvercle est bien fixé et que toutes les vis sont correctement serrées pour garantir une protection optimale.

Si le couvercle montre des signes d’usure ou de dommages, envisagez de le remplacer pour éviter que des particules indésirables n’affectent le fonctionnement du pressostat.

Rallumez le système et vérifiez les paramètres de pression

Après avoir replacé le couvercle, rallumez le système et observez attentivement les paramètres de pression. Il est essentiel de vérifier que les valeurs de pression de démarrage et de coupure correspondent aux spécifications que vous avez définies. Surveillez le comportement du compresseur : il doit démarrer et s’arrêter aux pressions prévues, sans fluctuations ni retards. Cette étape de vérification garantit que les ajustements ont été correctement réalisés et que le système fonctionne de manière efficace et sécurisée.

Laissez le système fonctionner pendant plusieurs cycles pour vous assurer qu’il réagit bien aux changements de pression. Surveillez les lectures de pression et écoutez attentivement les bruits du compresseur pour détecter tout signe de dysfonctionnement.

Testez le fonctionnement du pressostat pour vous assurer qu’il répond correctement aux réglages

Enfin, il est indispensable de tester le fonctionnement du pressostat dans des conditions réelles pour vous assurer qu’il réagit correctement aux pressions définies. Cette étape consiste à observer le pressostat dans diverses situations, notamment lors des phases de démarrage et d’arrêt du compresseur, et à vérifier sa réactivité aux variations de pression. Un pressostat bien réglé doit réagir de manière immédiate et précise, sans déviation par rapport aux valeurs fixées.

Programmez des tests réguliers, en particulier après des ajustements importants ou des changements de conditions d’exploitation, pour garantir que le pressostat fonctionne toujours de manière optimale.

Le processus pour régler un pressostat d’air est un ensemble d’étapes techniques nécessitant une attention minutieuse aux détails et une connaissance approfondie des exigences spécifiques de votre système. Chaque ajustement, qu’il s’agisse de la pression de démarrage ou de la pression de coupure, a un impact direct sur la performance globale du système pneumatique. En suivant rigoureusement les étapes décrites, vous pouvez assurer une efficacité maximale, une sécurité renforcée et une longévité accrue de votre équipement
